グレイロック継手 Grayloc Connector
高圧ガス保安法に対応する自緊式クランプ型管継手で、高圧フランジの代替品となります。
アプリケーション
- 石油化学工業(高圧ポリエチレン、アンモニア、高級アルコール、塩ビプラント等)
- 石油精製(重質油分解や脱硫プラント等)
- 電力(高圧蒸気配管、ポンプの出入口等)

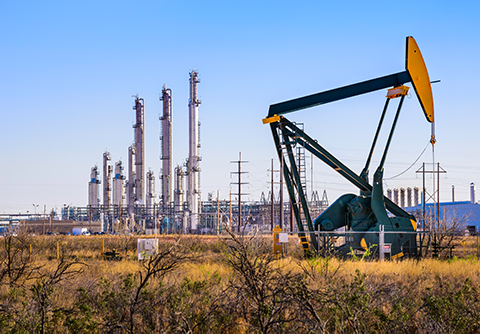

- 原油、天然ガスの掘削(ウエルヘッド、マニホールド、クリスマスツリー等の配管)
- 航空、宇宙(液化ガス、水素、ヘリウム等の配管継手)
- 高圧容器シール部(人工水晶、超臨界水装置)
厳しい条件下での使用例
| 振動 | 45MPaでの圧力下で80-2000サイクル/秒 |
|---|---|
| 圧力 | 高真空～400MPa |
| 高温 | 800℃ |
| 低温 | -253℃(液化水素及び液化窒素) |
| 腐食流体 | 450℃、20MPaの水素ガスライン 140MPaの高濃度硫化水素ライン |
| 熱衝撃 | 900℃/HRの熱水ライン |

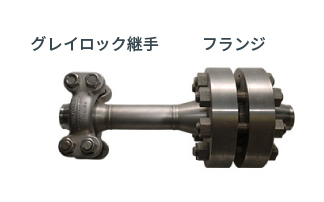

ANSIフランジとグレイロックの比較例
| 型式 | 最高圧力 | ボルト数 | 長さ | 質量 | |
|---|---|---|---|---|---|
| グレイロック | 2GR14 | 61MPa | 4本 | 146mm | 10Kg |
| ANSIフランジ | 2B2500lbs | 41MPa | 8本 | 216mm | 42.7Kg |
選定に必要な仕様
グレイロック継手のお引合い、またはご注文の際には、下記の仕様をお知らせください。
| 設計条件 | 設計圧力と設計温度または使用圧力と使用温度 |
|---|---|
| 適用規格 | 高圧ガス保安法、ASME等強度計算の規格 |
| 適用配管サイズ | パイプ内径と外径。ガスケット選定の基準となります。 |
| 配管材質 | 接液部のハブ材質はご指定ください。機械加工できる材質であれば、製作可能です。ハブ材質の指示がない場合は、パイプ材質をお知らせください。 |
| 接続形状 | 溶接部開先形状、ねじ形状等をお知らせください。 |
| 腐れ代 | |
| 内部流体名 | |
