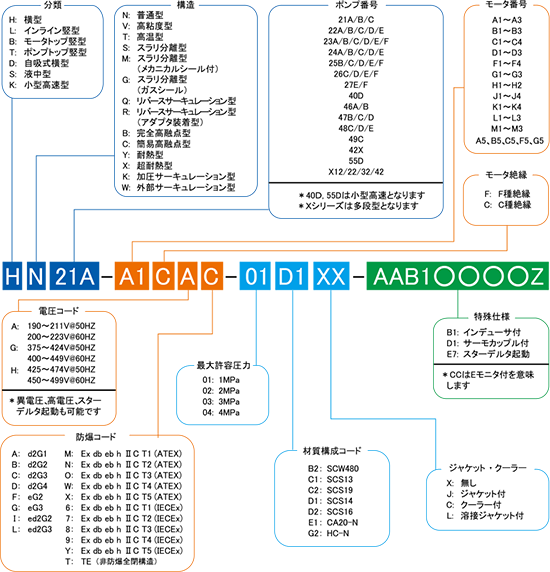

ノンシールポンプ(キャンドモータポンプ)の型番は以下のルールで命名されています。
項目ごとに定められたルールの詳細は、項目名をクリックするとご覧になることができます。
分類
| H | 横型 |
|---|---|
| L | インライン竪型 |
| B | モータトップ竪型 |
| T | ポンプトップ竪型 |
| D | 自吸式横型 |
| S | 液中型 |
構造
| N | 普通型 |
|---|---|
| V | 高粘度型 |
| T | 高温型 |
| S | スラリー分離型 |
| M | スラリー分離型(メカニカルシール付) |
| G | スラリー分離型(ガスシール) |
| Q | リバースサーキュレーション型 |
| R | リバースサーキュレ－ション型(アダプタ装着型) |
| B | 完全高融点型 |
| C | 簡易高融点型 |
| Y | 耐熱型 |
| X | 超耐熱型 |
ポンプ番号
10D、11E、21A～21C、22A～22E、23A～23G、24A～24F、25B～25F、26C～26F、27E、27F、46A、46B、47B～47D、48C、48D、X12、X22、X32、X42
＊10D、11Eは小型高速となります
＊Xシリーズは多段型となります
モータ番号
A1～A3、B1～B3、C1～C4、D1～D3、F1～F4、G1～G3、H1、H2、J1～J4、K1～K4、N1～N3、L1～L3、M1～M3、A5、B5、C5、G5
モータ絶縁
| F | F種絶縁 耐熱クラスF |
|---|---|
| C | C種絶縁 耐熱クラス220 (旧C種絶縁) |
| H | H種絶縁 耐熱クラスH |
電圧コード
| A | 190～211V@50HZ 200～223V@60HZ |
|---|---|
| G | 375～424V@50HZ 400～449V@60HZ |
| H | 425～474V@50HZ 450～499V@60HZ |
＊異電圧、高電圧、スターデルタ起動も可能です。
防爆コード
| A | d2G1 |
|---|---|
| B | d2G2 |
| C | d2G3 |
| D | d2G4 |
| E | eG1 |
| F | eG2 |
| G | eG3 |
| H | eG4 |
| I | ed2G2 |
| L | ed2G3 |
| M | ATEX EExde IICT1 |
| N | ATEX EExde IICT2 |
| O | ATEX EExde IICT3 |
| T | TE(非防爆全閉構造) |
| W | ATEX EExde IICT4 |
| X | ATEX EExde IICT5 |
最大許容圧力
| 01 | 1MPa |
|---|---|
| 02 | 2MPa |
| 03 | 3MPa |
| 04 | 4MPa |
材質構成コード
| A2 | FCD45 |
|---|---|
| C1 | SCS13 |
| D1 | SCS14 |
| D2 | SCS16 |
| E1 | CA 20 |
| G2 | ハステロイC(相当品) |
ジャケット・クーラー
| X | 無し |
|---|---|
| J | ジャケット付(モータ外部冷却用) |
| C | クーラー付(モータ、サーキュレーション液冷却用熱交換器) |
| L | 溶接ジャケット付 |
特殊仕様
| B1 | インデューサ付 |
|---|---|
| D1 | サーモカップル付 |
| E7 | スターデルタ起動 |
＊CCはEモニタ付を意味します
